AQHX型無接縫安全滑觸線産品構造：
AQHX型多線式滑觸線主要由滑線架（塑料槽）、扁銅線、連接裝置、懸挂裝置及供電裝置和集電器 等組成。

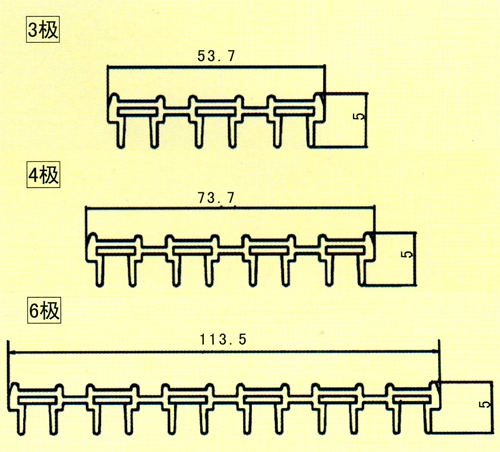

1、滑線架（塑料槽）
滑線架（塑料槽）由高強度的工程塑料制成，将載流體（扁銅線）分别插入滑線架的各個槽內，槽上對應每根載流體有一個開口縫，用作電刷滑行的軌道 。一般定尺為6米。

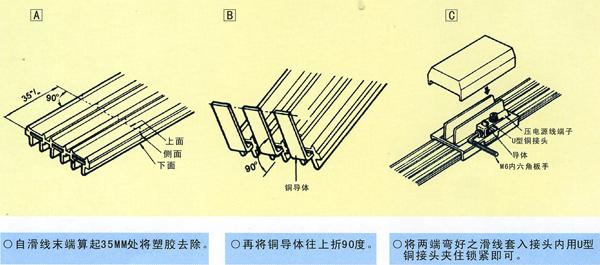

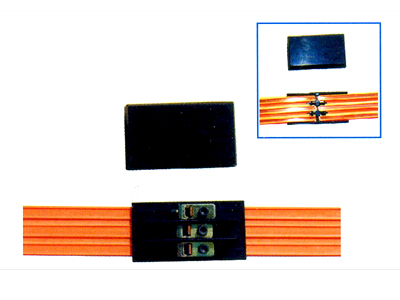

2、連接裝置
連接裝置有連接闆和連接器組成，連接闆主要是連接滑線架(塑料槽）用，連接器主要是連接載流體（扁銅線）用。連接器引出接線柱時，可作中間或端部供電器使用。

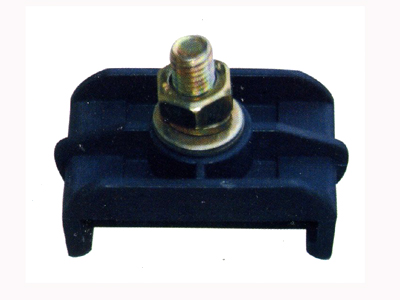

3、 懸挂裝置
懸挂裝置也叫懸挂螺栓，起到固定滑線架（塑料槽）作用，短螺栓頭為不等邊的平行四變形，其短邊即卡住塑料槽的兩邊。
4、 端蓋
端蓋由工程塑料制成，安裝于滑觸線兩端，起絕緣防護作用。

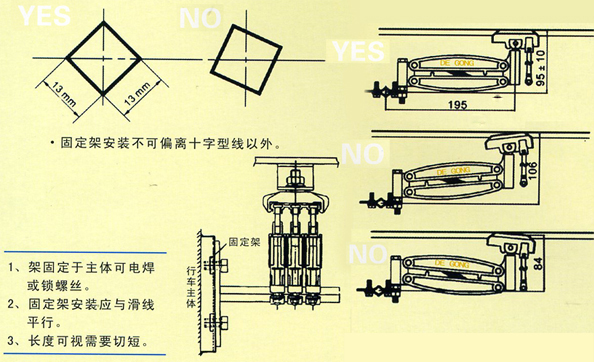

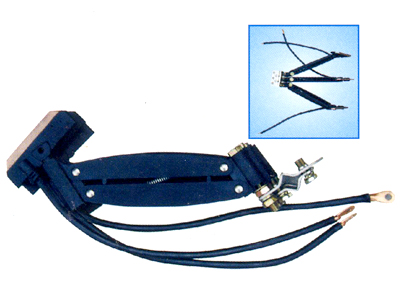

5、 集電器
集電器為支撐式，由碳刷和支臂架組成，保證用電設備的碳刷與載流體接觸良好，平穩滑動。

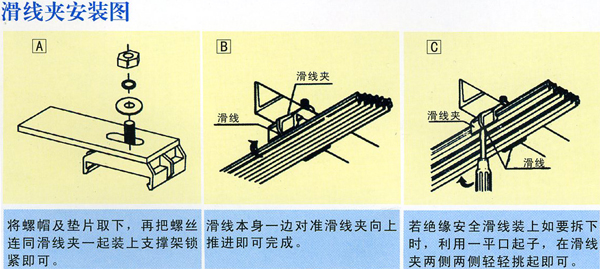

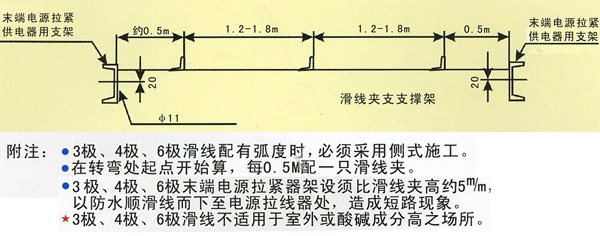

滑線夾

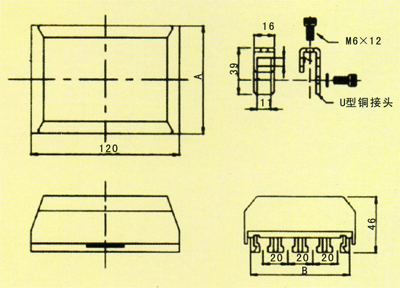

中間電源供電器

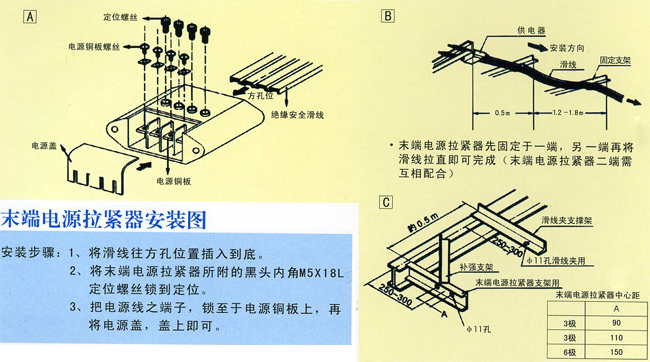

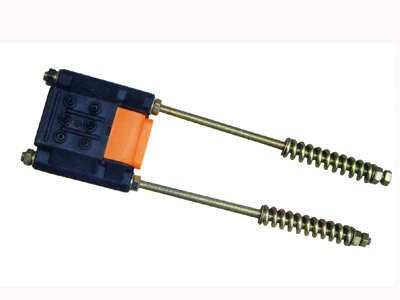

拉緊器
