GHC型系列工字鋼電纜滑車裝置用于移動供電機械在移動中電纜的懸吊與移動，已廣泛應用于各類起重機械中。工字鋼電纜滑車該裝置具有結構堅固。移動靈活。安全可靠等優點。GHC型滑車由牽收引滑車、電纜滑車、終端滑車三部分組成，牽引滑車跟随移動機械導纜（牽引）裝置，每個移動機械配1個，随移動機械往返運行。中間電纜滑車将電纜懸挂在工字鋼軌道範圍內随牽引滑車移動，兩端并裝有緩沖撞頭，滑車視移動長度不同而定數量。終端滑車固定在工字鋼導軌末端，一般每個移動機械設置1個。工字鋼電纜滑車該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型号，如用戶采用12#、14#、16#或更大号數工字鋼，可在訂貨時注明，本廠可成套供貨。

    HC系列電纜滑車分為中載荷型、重載荷型、和輕載荷型，因此滑車走輪為Ф80、Ф63、Ф50的三種，承載能力≤50～150kg，每類按托闆層數分為單層、雙層、三層，每類中有三種形式，首端為電纜牽引車，終端為固定挂線架，中間為電纜滑車。

注：
1、固定挂線架安裝好後，後邊應挂一擋闆。
2、調整牽引頭，使小車在整個行程中不碰牽引孔的上下邊緣為好。
3、電纜長度為起重機跨度的1.2倍加8米。
4、調整牽引鋼絲繩，使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。
5、當電纜直徑不等時，電纜夾間應墊以軟橡皮， 使其外徑基本相同，以便将電纜夾緊。
6、布電纜時，應考慮兩面電纜托闆受力均衡。
7、當電纜滑車為二層，三層時，要求相同。
8、滑車裝置上的雙墊圈為調整墊圈，當導軌不合适時，把墊圈放在固定闆的內側，以調整軌距的寬窄，出廠時按導軌為I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非标滑車按圖紙加工制作。

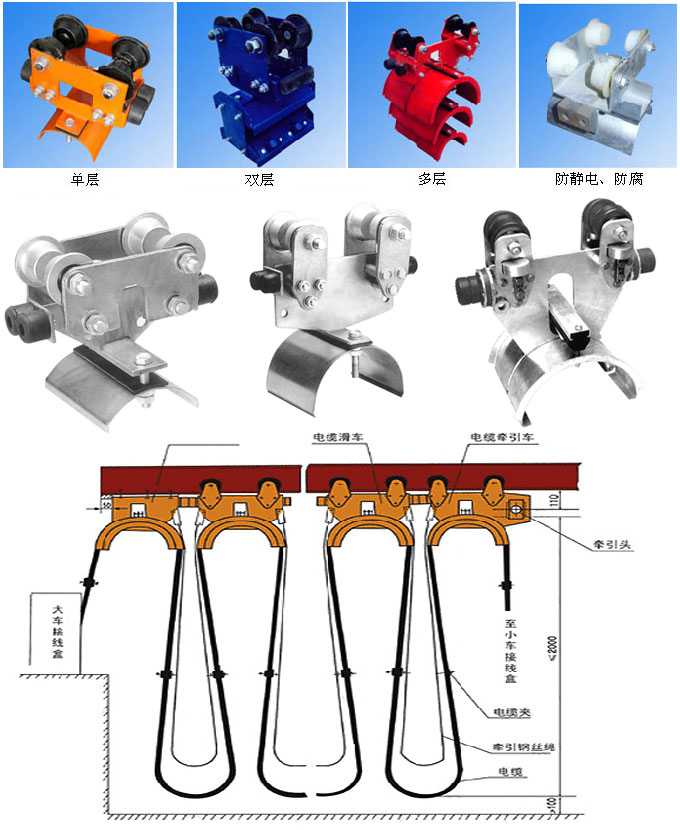

電纜滑車裝置一般配置圖

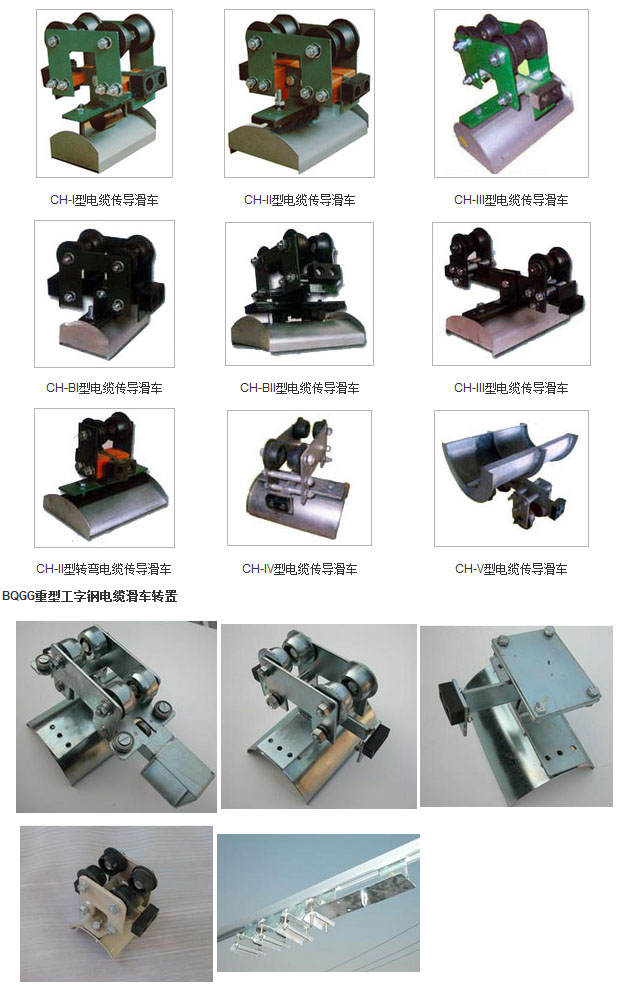

工字鋼電纜滑車
